1- Giới thiệu
§ Vista SL A200 Smart là một hệ thống tự động hóa chắc chắn với độ tin cậy rất cao để vận hành các lá cánh đến 200kg, được kết hợp với các cấu hình ngoại cỡ để đảm bảo độ ổn định tối đa của cánh.
§ Vista SL A200 Smart có nhiều lựa chọn phụ kiện để tùy chỉnh cửa và giúp việc vận hành an toàn và người dùng-thân thiện.
§ VISTA SL A200 SMART có sẵn trong phiên bản bộ hệ thống tự động hóa (MODULE KIT), để kết hợp với profi le thiết lập và dây đai, và trong phiên bản HỆ THỐNG TỰ ĐỘNG LẮP RÁP để được đặt hàng theo kích thước yêu cầu.
- ♦ Tuân thủ EN16005 – Để đảm bảo an toàn tối đa cho người sử dụng cửa, nó được lắp đặt trong bất kỳ môi trường nào.
- ♦ Động cơ DUNKER Nó đảm bảo tuổi thọ lâu dài và độ tin cậy của hệ thống tự động hóa.
- ♦ Bộ điều khiển với màn hình lập trình, tự động điều chỉnh tất cả các chức năng chính cục bộ hoặc từ xa thông qua giao thức liên kết U-Link.
- ♦ Chùm và bảo vệ – Cấu hình quá khổ để đảm bảo độ tin cậy tối đa.
- ♦ Khóa điện – Trong trường hợp mất điện, FAIL SECURE giữ cửa đóng.
- ♦ Con lăn theo dõi – Con lăn ba bánh đảm bảo độ ổn định tối đa của cánh và cho phép điều chỉnh chiều cao và độ sâu của cánh
2- Thông số kĩ thuật
| Loại cánh | Cánh trượt |
| Kích thước tối đa của cửa D x H x L | 166 x 155 x 6000mm |
| Kích thước tổng thể | D x H 151mm x 102,5mm |
| Trọng lượng 1 cánh (bộ 1 cánh) | 150kg |
| Trọng lượng 2 cánh (bộ 2 cánh) | 120kg |
| Thông thủy bộ 1 cánh | 750-2150mm |
| Thông thủy bộ 2 cánh | 800-2900mm |
| Tốc độ mở/đóng | Có thể điều chỉnh 1m/1s |
| Tốc độ phanh | 5-10cm/s |
| Phản ứng tác động | Bộ giới hạn momen xoắn điện tử |
| Chu kỳ sử dụng | Liên tục 100% |
| Nhiệt độ hoạt động | -200C đến +500C |
| Mức độ bảo vệ | IPX0 |
| Hệ thống khóa liên động | Khóa liên động 2 cửa |
| Kiểu khóa | Khóa cơ khí |
| Hoạt động thủ công | Có thể đảo ngược |
| Con lăn chống nhảy | Điều chỉnh với bánh xe chống nhảy ở giữa |
| Loại công tắc hành trình | Encoder + dừng cơ khí trong quá trình đóng/mở |
| Loại mô tơ | DUNKER 24v |
| Nguồn cung cấp phụ kiện ngoài | 31,5vdc 0,5A |
| Bộ điều khiển | 24v |
| Option | |
| Điều khiển từ xa | Mitto B RCB02 R1 |
| Pin | 2x12v 1.2Ah |
| Khóa | Khóa ngay cả khi mất điện, nhả bằng tay nhờ công tắc giật dây |

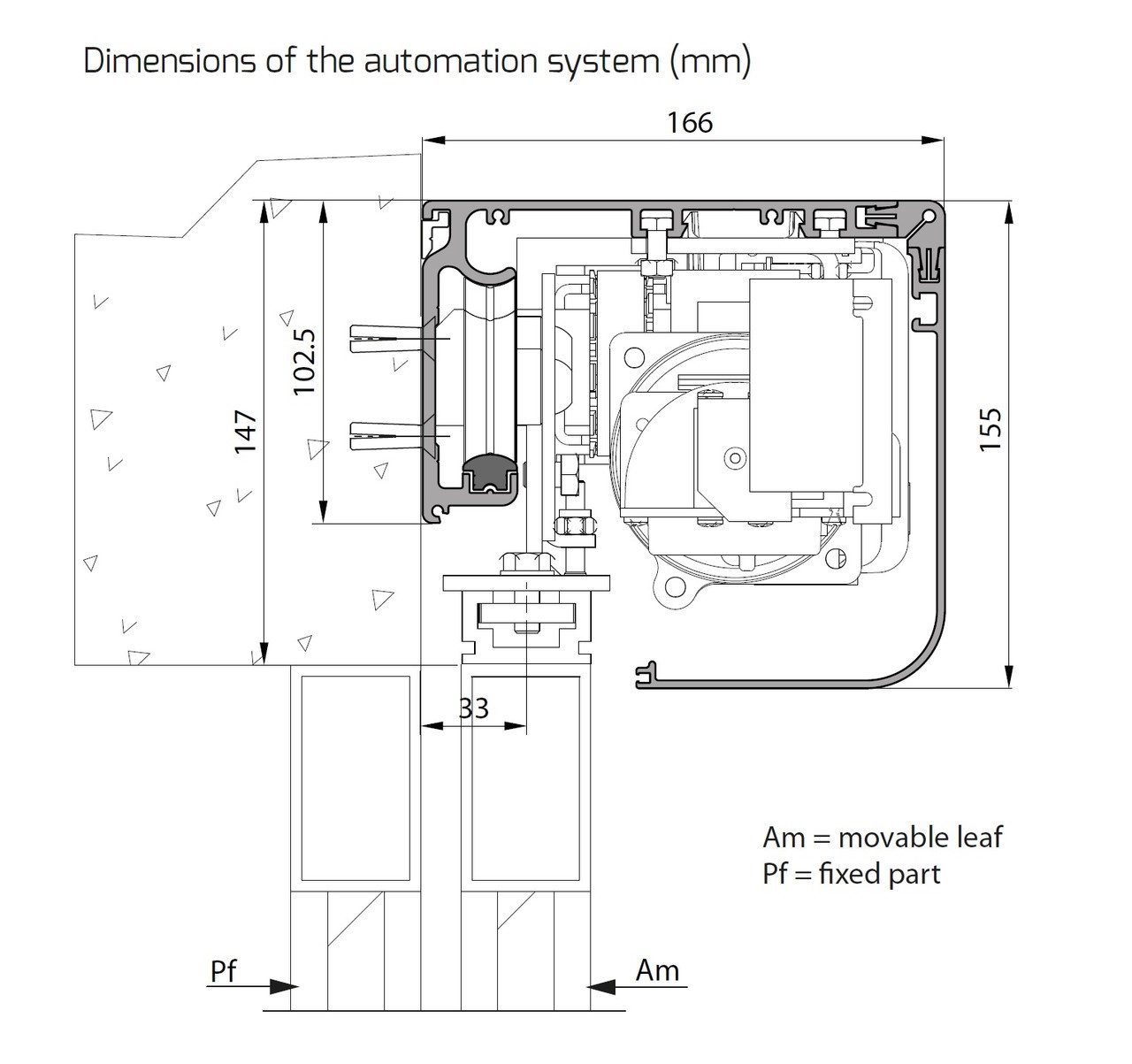

3- Kích thước:
Tất cả các model đều được trang bị nắp cover bằng nhôm anodized 130 mm.
Chức vụ: giảm tiếng ồn của động cơ và bộ phần truyền động và bộ phận bảo vệ đảm bảo sự yên tĩnh tối đa trong quá trình hoạt động.
Dây đai polyurethane 10 mm có tính năng bịt kín và chống mài mòn cao.
4- System KIT
5- Modul KIT
6- Profile KIT
7- Con lăn
8- Dây đai
