Cửa mở cánh tự động BFT Model VISTA SW 260 SXL
1- Giới thiệu
Thiết bị điều khiển cửa mở cánh trang bị mô tơ chiều mở và lò xo chiều đóng. Trọng lượng cánh cửa tối đa 260 kg. Sản phẩm phù hợp với nhu cầu giữ cửa đóng khi mất điện. Trong trường hợp này, cơ chế lò xo cho phép mở bằng tay và tự động đóng.
2- Tính năng chính
 |
Đáp ứng đầy đủ tiêu chuẩn an toàn Châu Âu EN 16005 (Cửa dành cho người đi bộ hoạt động bằng điện. An toàn khi sử dụng) |
 |
Cũng có thể được sử dụng cho các giải pháp kiến trúc đặc biệt (ví dụ như không gian hạn chế) nhờ kích thước nhỏ gọn của thiết bị điều khiển và hình thức hiện đại và đơn giản. |
 |
Có độ tin cậy cao theo thời gian và không cần bảo trì nhờ hệ thống truyền động bằng xích tự bôi trơn. |
 |
Chỉ cần thao tác xoay đơn giản để chọn chiều mở trái/phải của thiết bị điều khiển nhờ vào vị trí trung tâm của trục động cơ. |
 |
Giảm thời gian lắp ráp bằng cách sử dụng các cánh tay được cài đặt sẵn trên phần mở rộng tiêu chuẩn. Các chiều dài bộ chuyển đổi khác nhau có sẵn để phù hợp với các yêu cầu đặc biệt. |
 |
Dễ dàng điều chỉnh lực đóng bằng cách chỉnh trực tiếp tay đòn nhờ lò xo đóng đặc biệt (phiên bản SXL). |
 |
Truy cập trực tiếp vào khối thiết bị đầu cuối của bộ điều khiển để đơn giản hóa các công việc nối dây. |
 |
Kết nối nhanh chóng để cấu hình với cửa đôi. Hai thiết bị điều khiển có thể được kết nối với một cáp chuyên dụng duy nhất. |
 |
Ngoài ra còn có tùy chọn lắp pin dự phòng bên trong phiên bản SXL. |
 |
Hoàn toàn tương thích với một loạt các cảm biến, công tắc, bộ lập trình VISTA SEL SW trong dải sản phẩm của BFT. |
3- Thông số kĩ thuật
| Độ mở thông thủy | 600 ÷ 1400 mm |
| Số lượng cánh cửa | 1 |
| Mô men xoắn cực đại trên trục | 35 Nm |
| Góc mở tối đa | 110 ° |
| Dạng mô tơ | Dunker |
| Điện áp mô tơ | 24 V |
| Nguồn cấp | 230V ±10% AC 50/60Hz |
| Công suất định danh | 85 W |
| Bộ điều khiển | Màn hình kỹ thuật số và cần gạt |
| Hoạt động khẩn cấp | Với ác quy dự phòng (tùy chọn) |
| Chức năng chống kẹp | Giới hạn lực đảo chiều khi gặp vật cản |
| Cơ chế khóa | Khóa chốt điện Solenoid Lock |
| Đóng mở bằng tay | Có thể đảo chiều |
| Cấp độ bảo vệ | IP40 |
| Dạnh cánh cửa | Mở quay (swing) |
| Cơ chế đóng | Lò xo kéo trở lại |
| Trọng lượng cánh tối đa | 260 kg |
| Kích thước thiết bị điều khiển | 120x95x587 inch |
| Tốc độ mở mỗi cánh | Tới 70 °/sec |
| Tốc độ đóng mỗi cánh | Tới 40 °/sec |
| Tần suất hoạt động | Liên tục |
| Dạng công tắc hành trình | encoder |
| Nhiệt độ hoạt động | -10 ÷ 50°C |

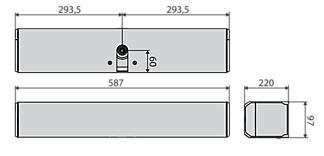

Kích thước
